特长连续隧道群车流量主动管控怎么验收？分清洞内防滞留阈值、洞间蓄水调控与洞外梯次截流联动

在我国山区、丘陵地带以及跨流域干线高速公路路网中，特长隧道与连续隧道群（两座或多座长隧道连续串联、洞间距通常不足数百米至一公里）是整条高速公路通行能力的物理“咽喉”，更是恶性交通事故防范与应急救援的绝对重难点区域。在传统的单座隧道机电监控模式下，各隧道往往由各自的变电所、PLC控制箱和独立监控工作站管理，处于“单洞割裂、见堵才封”的被动响应状态。

这种传统模式在面对特长连续隧道群的大流量交通流时，极易暴露出致命的连锁反应隐患。最典型的工程险情是**“洞内连锁滞留”**：当下游某座隧道因大流量合流饱和、慢车爬坡或突发轻微剐蹭导致通行速度跌落时，车流迅速形成上溯拥堵波；如果缺乏全群级联的协同反压控制，上游隧道的车辆仍在高速源源不断驶出并涌向下游，导致两洞之间的短距离明线路段迅速被车流填满并直接倒灌至上游隧道内部。在狭长密闭的隧道腔体内，一旦积压大量静止甚至熄火的车辆，车内尾气排放将使一氧化碳（CO）和烟雾浓度瞬间超标；一旦在洞内排队车尾发生追尾火灾，人员疏散通道间距受限、救援消防车辆逆向难以进入，极易酿成群死群伤的重大次生灾难。

随着交通运输部办公厅、财政部办公厅《关于支持引导公路交通基础设施数字化转型升级的通知》（财建〔2024〕188号）的深入推进，围绕高速公路主骨架通道打造“智慧隧道示范工程”与“干线通道主动管控示范”已成为数字化升级的核心抓手。特长连续隧道群车流量主动管控系统，旨在打破传统的单座隧道孤岛模式，将整个连续隧道群及上下游影响区域视为一个连续的水力流体系统，通过车道级雷视全息感知、动态可变限速（VSL）、车道控制标志（LCS）、洞口控制闸道、洞间明线蓄水调蓄与远端枢纽/收费站级联削峰，实现“进群流量动态削峰、洞间段弹性缓冲蓄水、洞内绝对严禁滞留”的闭环主动控制。

然而，在实际工程招投标与竣工验收过程中，业主、交警路政、机电集成商与软件开发方往往在验收边界上产生巨大分歧：系统宣称的“防滞留”究竟设定多长的排队距离门限才算合规？连续隧道之间的明线段如何算清“蓄水容量”而不至于提前误报警或回溢失控？洞外多级主线门架降速如何平滑过渡而不造成主线追尾冲击波？隧道内原有通风排烟、消防联动PLC与新上的车流量主动管控系统究竟如何划分控制权限与互锁逻辑？

本文结合干线公路基础设施数字化转型升级的真实采购实践、行业规范设计要求与工程现场交付经验，系统梳理特长连续隧道群车流量主动管控系统的能力边界、四级纵深控制防线、五大典型工况回放验收核验表以及四大验收交付物清单。

---

一、公开采购事实与系统能力边界

查阅近期各省公共资源交易中心关于特长隧道群数字化转型升级、机电提质改造与主动管控系统的工程招标公告，此类项目采购的典型软硬件配置通常包含以下几类核心设备与系统：

1. 隧道群全息雷视一体机与事件感知网络：在各隧道洞内（通常按100150米间隔）、洞口过渡段、洞间明线路段以及隧道群上游洞外35公里主线，密集布设毫米波雷达与高清视频一体化感知设备，实时输出断面交通量（Q）、车流空间平均速度（V）、车道占有率（O）、排队长度、逆行、停驶、变道及散落物事件。
2. 车道级控制与动态限速指示设施：在各隧道洞外主线、洞间连接段以及隧道洞口前方部署重型钢桁架门架，布设全彩车道指示标志（红叉绿箭LCS）、可变限速标志（VSL）以及悬臂式可变情报板（VMS），支持对不同车道下发差异化限速指令与车道开闭状态。
3. 洞口阻断与车型拦截设施：在各隧道入口洞口前50~100米处部署快速自动防撞拦阻道闸、红黄双色车道信号灯，并配合定向强声广播与爆闪警示装置，用于极端突发险情下的洞口秒级物理隔离。
4. 隧道机电环境与PLC状态对接接口：具备与隧道既有可编程逻辑控制器（PLC）、风机控制柜、照明调光网关、一氧化碳/能见度（CO/VI）检测器、火灾报警控制器（FAS）的双向数据交换网关。
5. 隧道群级联主动管控协同算法平台：在路段监控分中心部署边缘计算服务器集群，运行特长连续隧道群多级协同控制规则引擎与仿真预测模块，实现隧道群空间拓扑建模、防滞留反压梯度推演与控制方案下发。

采购清单界定了外场机电与通信硬件的物理存在，但安装了这批硬件，绝不等于系统已具备隧道群车流量主动管控能力。如果算法缺乏上下游级联反压机制，下游拥堵发生时上游系统仍显示全绿放行，排队车辆就会被直接“灌入”上游洞内；如果动态降速没有梯度缓冲，上游可变限速牌从100km/h瞬时突变至40km/h，极易引发洞外主线高速追尾；若缺乏与隧道内部排烟风机、环境检测的硬互锁机制，车流被截停在洞口时如果隧道内发生火灾排烟紊流，将造成极其严重的现场次生灾害。

因此，验收特长连续隧道群车流量主动管控系统，绝不能只看“屏幕能否点亮”或“单洞能否独立发红叉”，而是必须严格检验全群协同算法在多级联动与异常倒灌工况下的自适应鲁棒性。

---

二、连续隧道群车流量主动管控的四级纵深控制防线

成熟的特长连续隧道群车流量主动管控系统，必须将传统的“单点救火”转变为“纵深防御”，构建涵盖洞内防滞留、洞间蓄水调控、洞外多级平滑降速、远端枢纽削峰的四级纵深控制网：

[第四道防线：远端互通与收费站削峰]
         │ (上游3~10km 枢纽诱导分流、收费站入口动态控频截流)
         ▼
[第三道防线：洞外主线多梯次平滑降速]
         │ (上游0.5~3km 阶梯限速100→80→60、禁止变道、防追尾警示)
         ▼
[第二道防线：洞间明线开阔段蓄水调蓄]
         │ (利用洞间露天路段吸收交通冲击波、弹性调控车辆排队容积)
         ▼
[第一道防线：洞内零滞留保护与倒灌反压]
           (下游拥堵激波上溯监测、临界排队红线触发上游洞内梯次控速与洞口截流)

1. 第一道防线：洞内零滞留保护与倒灌反压（绝对安全底线）

“确保上游隧道内部绝不发生大面积停滞”是特长连续隧道群安全运行的核心原则。

• 倒灌激波监测：系统实时追踪下游隧道入口及洞间段的排队车尾坐标。当车流排队尾端距离上游隧道出口小于**安全缓冲距离阈值（建议标定为 150~200 米）**时，系统必须判定为“具备倒灌高风险”。
• 反压梯次控速：一旦触发缓冲阈值，上游隧道内部的可变限速标志（VSL）立即执行平滑减速指令，将洞内车速由设计的80km/h逐步压降至60km/h、40km/h，主动拉大行车间距，减少向下游输送车流的速率。
• 洞口红灯截流联锁：当排队车尾突破**临界危险红线（建议标定为 50 米）**且仍在向上蔓延时，上游隧道洞口的车道指示器必须秒级切换为红叉，洞口信号灯转为红灯，甚至启动物理道闸拦截后续车辆入洞，将拥堵车流阻隔在洞外露天路段，坚决守护上游洞内“零静止滞留”。

2. 第二道防线：洞间明线开阔段蓄水调蓄（弹性缓冲水库）

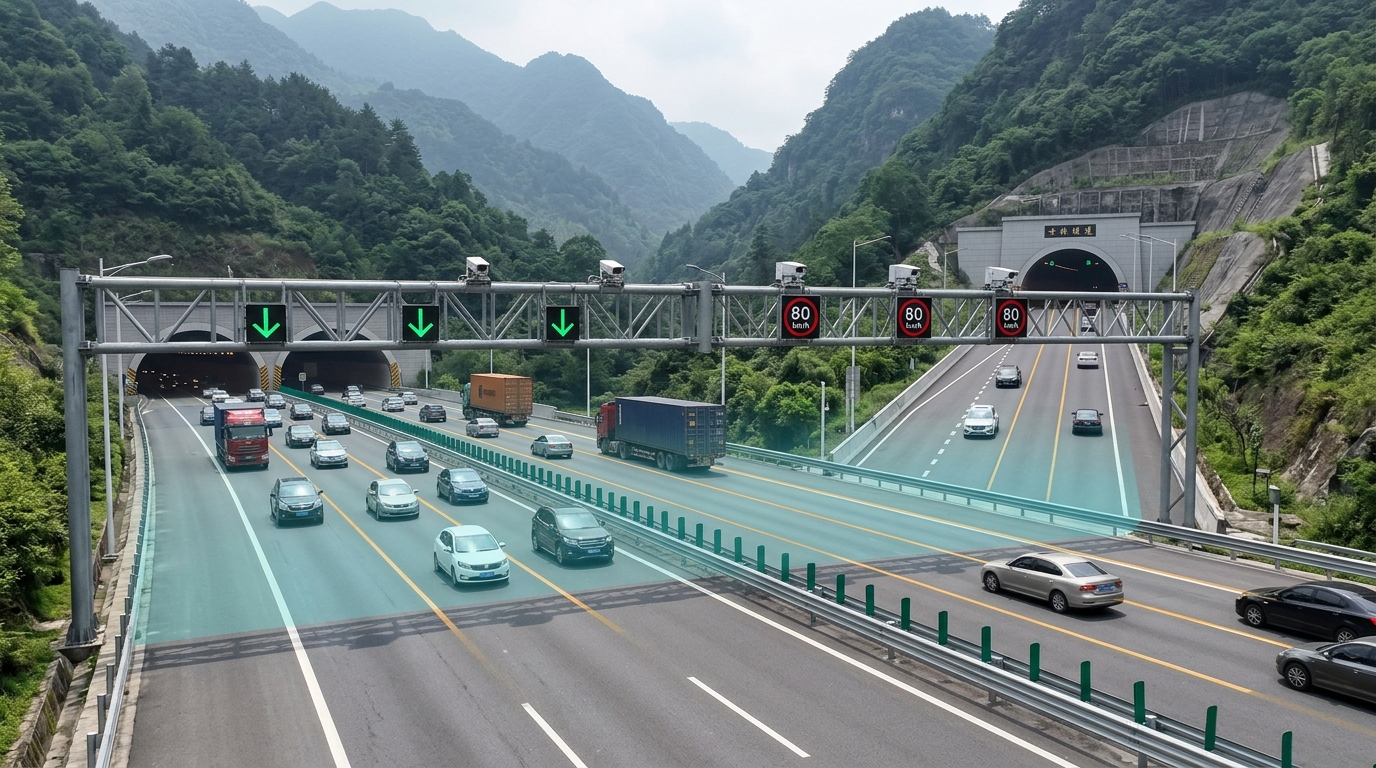

连续隧道群之间长度在200米至1500米不等的露天明线路段，是全线极其珍贵的“交通调蓄水库”。

• 容积动态标定：系统根据洞间路段的物理长度、车道数及设计车距，实时计算当前洞间段的最大安全排队容纳车辆数（$C_{\text{buffer}}$）。
• 冲击波吸收机制：当下游隧道产生瞬时减速时，主动管控系统不应立即在上游全线拉响警报，而是利用洞间段的开阔视距与多车道空间，通过洞间门架的可变限速微调（如80km/h调至60km/h），引导驾驶人平稳减速，将下游反射的交通减速震荡波在露天段完全吸收消解。
• 防溢出闭锁算法：当洞间段实有车辆数达到安全容积的70%时，算法启动预警并调控上游放行节奏；达到85%时立即启动上游洞口限流，确保蓄水池“蓄而不溢”。

3. 第三道防线：洞外主线多梯次平滑降速（防追尾安全过渡）

从开阔高速公路主线（设计时速100~120km/h）骤降至特长隧道群（通常限制时速80km/h以下），极易在洞外入口处形成巨大的车速离散度，引发追尾事故。

• 三级梯次限速梯度：在隧道群入口上游3公里、1.5公里、500米处设立梯度控制断面，下发梯次降速方案（如100km/h → 80km/h → 60km/h），每次降速幅度严格限制在20km/h以内，给驾驶人充分的制动减速距离。
• 禁止变道动态诱导：在隧道入口前1公里范围内，利用车道指示器与情报板发布“各行其道、严禁变道”指令，消除洞口交织冲突。
• 视距适应性补偿：结合洞口微气象检测（雨雪、黑夜、晨雾导致能见度下降），自适应提前扩大降速过渡区的空间范围。

4. 第四道防线：远端互通与收费站削峰联动（源头流量治理）

当连续隧道群全线通行饱和度（V/C比）持续突破0.85、预测下游瓶颈无法在15分钟内消散时，仅靠洞口拦截已会导致主线排队过长，必须启动源头削峰。

• 路网互通动态分流：在隧道群上游最近的枢纽互通立交（通常距离隧道群5~15公里）处，门架情报板下发替代路径动态旅行时间比对与分流引导，引导小客车主动绕行平行通道。
• 沿线收费站脉冲限流：联动隧道群上游沿线各收费站，通过ETC车道控频脉冲放行、人工车道交替截流、以及入口货车分时劝返，将主线输入交通量削减20%~30%，使隧道群恢复至临界稳定流状态。

---

三、五大典型工程回放工况验收核验表

为防止系统在验收时仅用静态演示或简单界面联调蒙混过关，验收方案必须采用**“数字化隔离环境历史数据回放测试”或“现场受控机电联调”**，对系统执行以下五大极端典型工况的闭环压力测试：

测试工况	注入场景与扰动条件	预期系统判定与控制动作	核心核验指标与合格阈值	不合格判定标准（一票否决）
工况一：下游隧道缓行排队蔓延	下游隧道中段突发缓行，排队车尾以15km/h向入口蔓延并进入洞间段	1. 洞间门架VSL由80降至60km/h 2. 洞间段容纳车辆达到75%时，上游洞内降速至60km/h 3. 洞间排队距上游洞口<150m时，上游洞口限流	1. 算法感知响应时延 ≤ 5s 2. 降速指令下发完成 ≤ 3s 3. 洞内车间距安全拉大 ≥ 25%	下游排队已倒灌进上游隧道洞内，但上游洞口与洞内设备仍保持常态通行指令
工况二：下游隧道突发事故阻断	下游特长隧道单向全车道因货车侧翻完全阻断，交通流彻底切断	1. 下游洞口瞬时红叉与道闸落杆 2. 洞间段车流就地有序排队停靠 3. 上游隧道洞口立即切换红叉禁入，洞内引导就近车行横洞疏散	1. 事故确认至洞口红叉 ≤ 3s 2. 上游全群反压联锁响应 ≤ 10s 3. 自动生成多级应急预案与设备清单	下游阻断超过30秒，系统未能自动联动上游隧道洞口实施封控，导致后续车流灌入
工况三：节假日超饱和车流冲击	隧道群全断面交通量激增，服务水平V/C比达到0.92，持续时间超30分钟	1. 启动第三、四道防线 2. 上游10km枢纽互通发布绕行诱导 3. 沿线收费站ETC放行间隔由3s延长至6~8s 4. 洞外多级梯次压速稳定交通流	1. 枢纽情报板诱导命中率100% 2. 收费站控流执行回执准确率100% 3. 隧道群内平均车速维持在45~60km/h未彻底停滞	隧道群内部发生走走停停震荡甚至死锁，而上游枢纽与收费站未收到任何协同调度指令
工况四：洞内烟雾恶化与机电互锁	隧道内VI能见度仪数值骤降、CO浓度超标或FAS火警主机下发一级火警	1. 主动管控系统立即将控制权让渡给防灾救援应急系统 2. 洞口强声广播与爆闪开启 3. 车道信号秒级闭锁 4. 严禁下发与排烟风向冲突的交通诱导	1. 消防优先权让渡时延 ≤ 1s 2. 状态互锁回执核验一致率100% 3. 事故洞与相邻救援洞协同逻辑正确	主动管控系统的限速或诱导指令覆盖或干扰了隧道排烟风机与应急广播的法定应急程序
工况五：管控平稳解除与退出防抖	事故处理完毕或拥堵波消散，全线断面车速恢复至65km/h以上并持续10分钟	1. 系统启动防抖过滤（滞后比较至少3~5分钟） 2. 由远及近、由外至内分段分批退出限速 3. 严禁所有门架瞬间全绿放行	1. 梯次恢复步长 ≤ 20km/h/5min 2. 恢复期间无二次追尾减速震荡波 3. 设备状态与系统界面完全同步	警报刚刚解除瞬间全线突变开放，导致上游积压车流报复性加速冲撞下游残留缓行车辆

---

四、工程验收必备的四大交付清单

在特长连续隧道群车流量主动管控系统通过现场初验与专家评审时，承建单位与集成商必须向业主与交警路政提交以下四份关键交付技术材料：

1. 隧道群空间拓扑与通行容量动态标定表

详细记录该隧道群工程涉及的每一座隧道的桩号范围、各洞长度、车道宽度、坡度、洞间明线路段长度、洞间最大静止与动态排队容积（$C_{\text{buffer}}$）、以及不同天气条件下的设计通行能力与饱和度门限基准值。该表必须经设计院交通工程专业负责人与业主运管部门共同签字确认。

2. 软硬件接口回执与状态一致性核验报告

包含雷视一体机感知数据刷新周期（≤1秒）、可变限速标志发布回执与显示状态一致性比对记录、车道控制器状态双向轮询日志、以及与隧道内部PLC系统、监控分中心平台的通信报文规范。证明系统不仅“发送了指令”，而且“收到了现场机电设备确认执行的物理状态回执”。

3. 五大典型工况闭环测试与回放比对记录

包含本指南第三章节所列五大工况的完整数字仿真或实际低峰期回放测试数据包。记录必须包含：模拟注入时间戳、感知模块识别时间、规则引擎触发时间、各级外场门架设备动作时间、操作人员复核或审批时间、以及全过程车流速度/密度时空演变轨迹图。

4. 应急安全互锁与人工最高接管责任矩阵

明确当发生隧道火灾、结构坍塌、大面积停电等极端危急事件时，车流量主动管控算法、隧道监控PLC、交警人工控制台与消防应急指挥中心之间的权限优先级矩阵。明确系统在通信中断、传感器离线或指令冲突时的安全兜底默认状态（Fail-Safe），确保自动化控制绝不凌驾于生命安全规范之上。

---

五、结语与咨询承接

特长连续隧道群的车流量主动管控，是高速公路从“单点硬件监控”迈向“全域数字孪生协同”的核心考验。它不是简单的情报板文字发布，也不是孤立的视频事件分析，而是一门融合了水动力学交通流理论、精密外场机电控制与多部门安全协同的严密工程学。

只有在规划与采购阶段厘清系统的物理边界，在验收阶段严守“洞内零滞留”的安全底线，并切实落实洞间调蓄与洞外梯次截流算法，才能真正让隧道群在保障绝对行车安全的前提下，发挥出最大化的通行效能。

本文由 HighwayAI 辅助研究与整理，引用资料见上方链接。公开采购信息用于需求分析；项目建设范围、接口权限和验收条件需结合具体项目确认。
